檢測變壓器絕緣電阻的目的是確保變壓器總裝配后干燥處理是否符合要求，檢驗變壓器整體絕緣是否良好，通過測試變壓器的絕緣電阻，可大致了解絕緣老化程度，通過絕緣的老化程度進一步判斷變壓器運行的狀態，能夠確保變壓器能夠正常運行。絕緣電阻的測量，包括測量一次、二次繞組對地的絕緣電阻和一次與二次繞組之間的絕緣電阻。


      變壓器絕緣電阻顯示不正常的原因分析：

       1、當絕緣電阻為零時，可能是繞組之間或繞組與外殼有擊穿現象，應解體檢查繞組及絕緣。

       2、絕緣電阻較前一次測量值（經溫度換算）低30%~40%，可能是繞組受潮。為此，可進一步用兆歐表測量吸收比R60/R15（施壓后15s和60s的電阻R15和R60）。一般來說，對于60kV及以下的繞組，其吸收比R60/R15應≥1.2，110kV及以上的繞組，應≥1.3。否則可認為繞組受潮，應進行干燥處理。

       3繞組間及每相間的絕緣電阻不等。可能是套管損壞。此時，應拆除套管與繞組間的引線，單獨測量繞組對油箱或套管對箱蓋的絕緣電阻。

      變壓器絕緣電阻下降或損壞的原因分析：

       1、變壓器長期過載運行，繞組受高溫作用而被燒焦，甚至絕緣脫落造成匝間或?qū)娱g短路。

       2、線路發生短路保護失靈，導致變壓器長時間承受大電流沖擊，使繞組受到很大的電磁力而發生位移或變形，同時溫度很快升高，導致絕緣損壞。

       3、變壓器受潮或絕緣油含水分，或修理繞組時，絕緣漆沒有浸透等，均會引起絕緣下降，甚至造成匝間短路。

       4、繞組接頭和分接開關接觸不良。

       5、變壓器遭受雷擊，而防雷裝置不當或失敗，使繞組經受強大電流沖擊。

    變壓器絕緣電阻的測試方法如下：

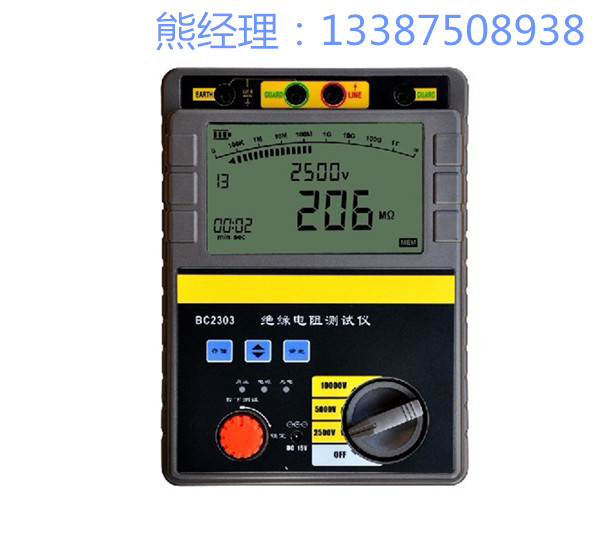

       1、測量額定電壓為1kV以上的繞組用2500V兆歐表，1kV以下者用1000V或2500V兆歐表。

       2、測量之前，需要將變壓器套管清潔干凈，以免引起泄漏電流，影響測量結果的準確性。

       3、測量時非被測繞組一定要做接地處理。先將變壓器的外殼和高壓繞組接地，測量低壓繞組；再將變壓器的外殼和低壓繞組接地，測量高壓繞組。

       4、絕緣電阻應以變壓器繞組浸于油中時所得的數值為準(指油浸式變壓器)，變壓器注油后應靜放5—6h再進行測量。把測量結果與投入運行前的數值作比較，如果下降顯著(低于70％)，則應進行試驗，做出全面分析。

      5、測量時如用手搖式兆歐表，應以120r／min速度轉動手柄，使指針逐漸上升，直至指針指示穩定后再記錄讀數。

   在測量過程中需要注意一下幾個注意事項，具體如下：

      1、測量應在良好天氣條件下進行，且被測變壓器及環境溫度不宜低于5度。據水電部電力科學研究院統計，環境溫度低于5度時，測量結果會受到很大程度的影響。

      2、測量時，環境濕度不宜大于75％，因為濕度對表面泄漏電流的影響較大，使絕緣電阻降低。

      3、每測完一次絕緣電阻后，要將電荷放盡(用導線短接接線端子)；否則，第二次測量時，會有絕緣電阻增大的假象出現。
       在測量變壓器的絕緣過程中，要根據相關的操作規程，按照正確的操作步驟來進行測量，試驗中注意相關的操作事項，將要測量的項目一步步落實到位，試驗之后做好數據的記錄和分析。
