簡單實用的直流電阻快速測試儀操作介紹
時間: 2015-02-17 10:03
來源: 未知
作者: 科新電力
點擊:
次
1.接好AC220V電源線，按圖一接好測量線。接線必須接觸可靠，否則影響測試數據的準確性。

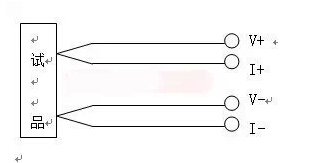

圖一、測量回路
2.打開電源開關，系統進入初始狀態，按“選擇”鍵選擇所需要的供電電流。
“0.1 A” 代表供電電流選擇0.1A，測試范圍為1Ω—220Ω。
“1 A” 代表供電電流選擇1A，測試范圍為400mΩ—20Ω。
“10 A” 代表供電電流選擇10A，測試范圍為1mΩ—500mΩ。
按“選擇”鍵可進行循環選擇。
3.按“測量”鍵后，儀器對繞組供電，測試過程開始。
電流指示表頭順時針方向偏轉，顯示屏順序顯示：
“30001”儀器自檢，
“30002”判斷是否充電完畢進入穩流狀態，
“30003”根據測試信號大小自動進行測量選檔。
量程選擇不當時：“10000”表示欠量程。
“20000”表示超量程。
直流電阻快速測試儀測試完畢，顯示屏顯示所測試品電阻值,同時,單位指示燈mΩ或Ω點亮，表示測試結果單位。
4.在現實測量結果時可按“打印”鍵進行打印。注意：此鍵為掃描鍵，按下至打印機動作即抬起，可打印一次。如按動時間較短打印機可能不動作;如按動時間較長，可能打印多次。
5.對于有載調壓變壓器的測試，可一次供電完成，儀器程序設計允許在某一分接測完后，把開關倒至下一分接，然后按“測試”鍵顯示屏顯示“30002”，儀器將進入下一分接測量，也可以等儀器自動刷新測量結果。對于無載調壓變壓器，某一分接測試完畢后，需按“復位”鍵使系統進入放電狀態，“充放電指示”表頭逐漸回零以及音響提示結束才標志著放電完畢，放電完畢后才允許倒換分接開關。
6.直流電阻快速測試儀測試完畢后，按“復位”鍵，儀器恒流源將與繞阻斷開，同時音響提示響起，表明繞組處于放電狀態，儀器逐漸回到初始狀態，待音響提示結束以后，可以拆掉測試線。
7.關機：儀器“復位”后處于電流選擇狀態，待音響提示結束，充放電指示”表頭回零后，關掉電源，然后拆除測量線。
